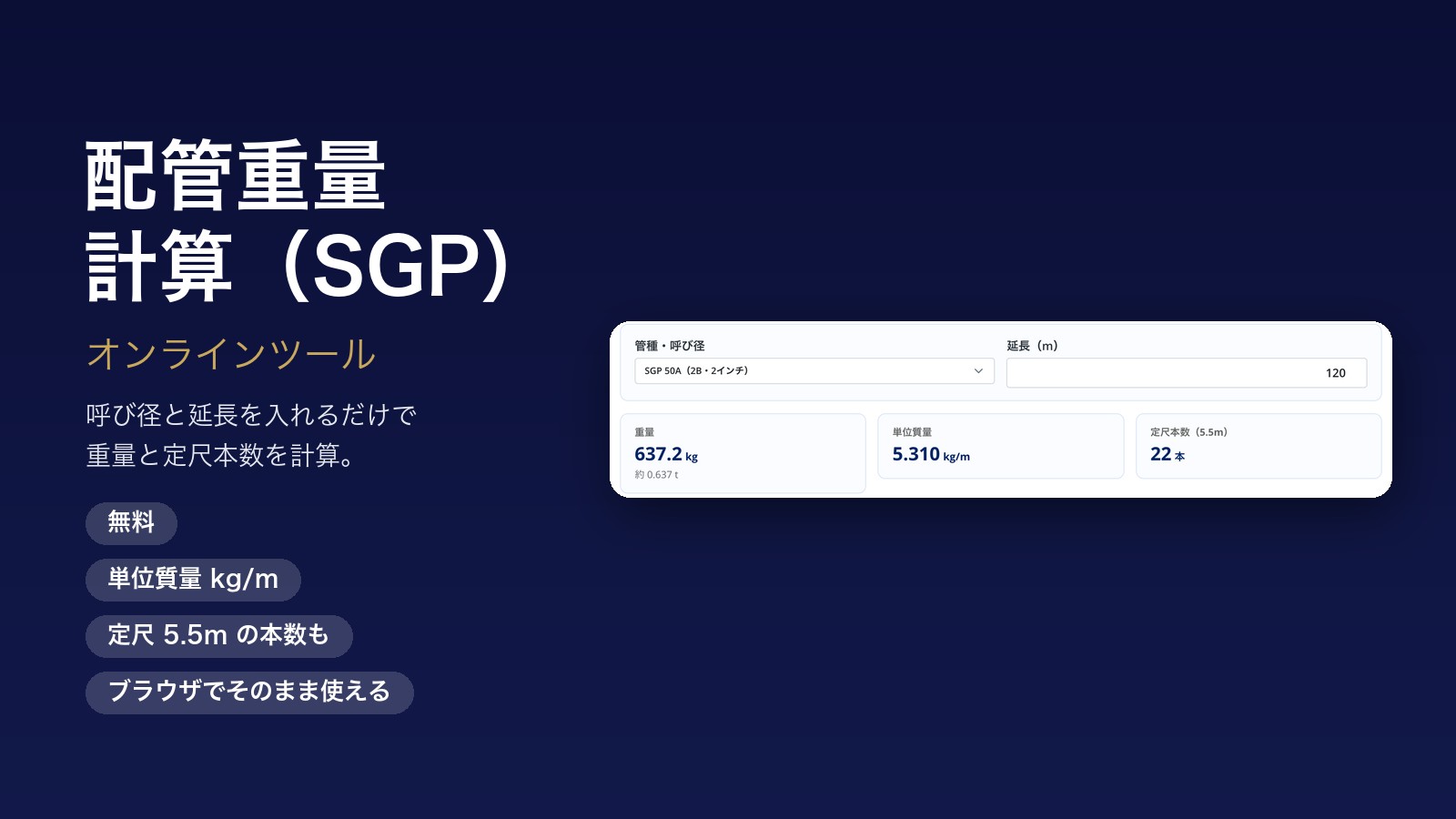

配管重量計算ツール（SGP）

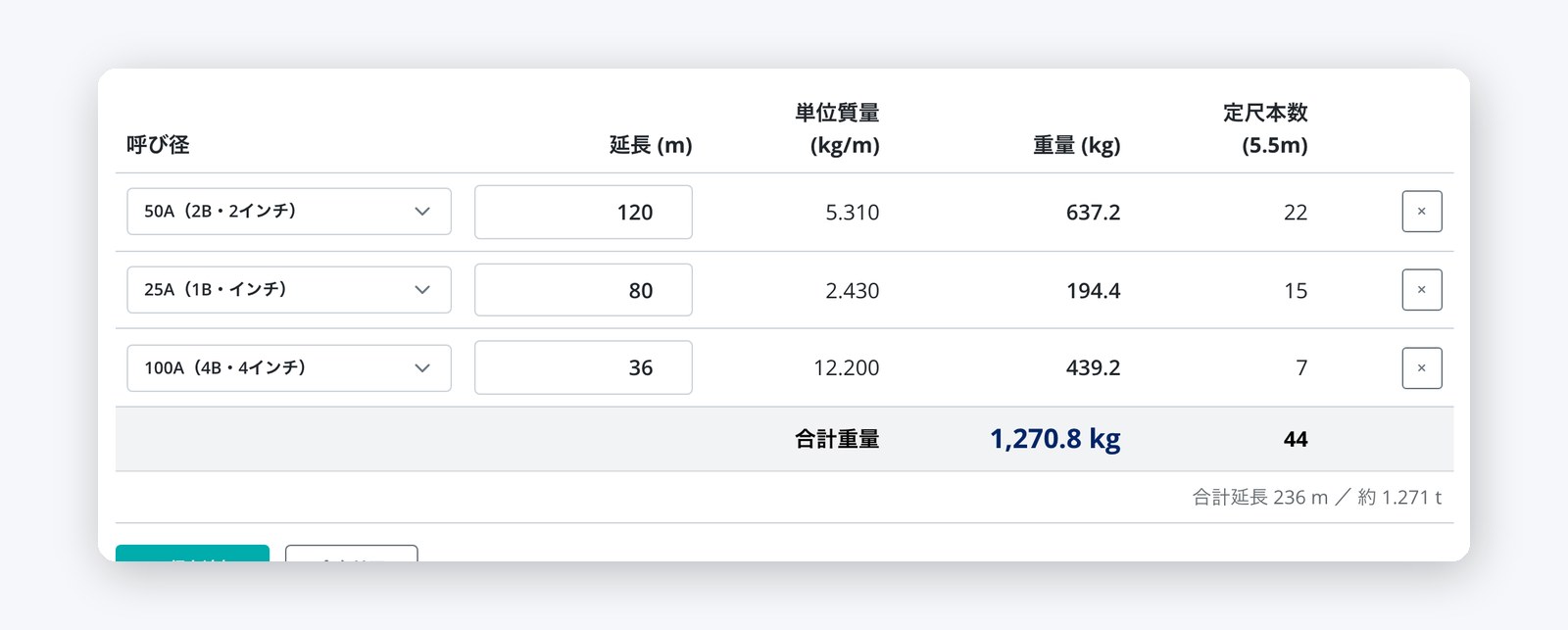

配管用炭素鋼鋼管（SGP）の呼び径と延長を入力すると、重量を自動で計算します。 行を追加すれば複数サイズをまとめて集計できるので、拾い出した数量の重量合計をそのまま出せます。 単位質量は当サイトのSGP規格表JISと同じJIS規格値を使用しています。

1. 本計算ツールはできる限り正確な情報を提供するよう努めておりますが、正確性や安全性を保証するものではありません
2. 本ツールを使用した事により生じた損害等の一切の責任を負いかねますのでご了承ください
3. 当サイトからのリンクやバナーなどで移動したサイトで提供される情報、サービス等について一切の責任を負いません

配管の重量計算の考え方

鋼管の重量は、規格で定められた単位質量（kg/m）に延長を掛けて求めます。

たとえば 50A（2B）の単位質量は 5.31 kg/m なので、100m あれば 531kg になります。 呼び径が大きくなるほど単位質量は急に増え、300A（12B）では 53.0 kg/m と 50A の約10倍です。 同じ延長でも口径が違えば重量が桁違いになるため、拾い出しでは呼び径ごとに分けて集計する必要があります。

重量が必要になる場面

• 材料費の算出… 鋼管は重量あたりの単価で見積もることが多く、重量が分からないと材料費が出せません
• 運搬・揚重の計画… 搬入に必要な車両やレッカーの手配、荷揚げの段取りに使います
• 支持金物の検討… 配管重量は吊り金物・架台の設計に直結します（保温材や管内の水の重量も別途考慮が必要です）
• 発注数量の確認… 定尺（SGPは5.5m）で何本必要かを把握します

なお本ツールの重量は管本体のみです。実際には継手・弁類・保温材・塗装、 さらに満水時は管内の水の重量も加わります。支持や揚重の検討ではその点にご注意ください。

定尺と本数の考え方

SGPの定尺は1本 5.5m です。本ツールの「定尺本数」は 延長 ÷ 5.5 を切り上げた本数で、発注時の目安としてご利用ください。 実際には切断ロスや端材の使い回しがあるため、拾い出しの精度がそのまま歩留まりに影響します。
