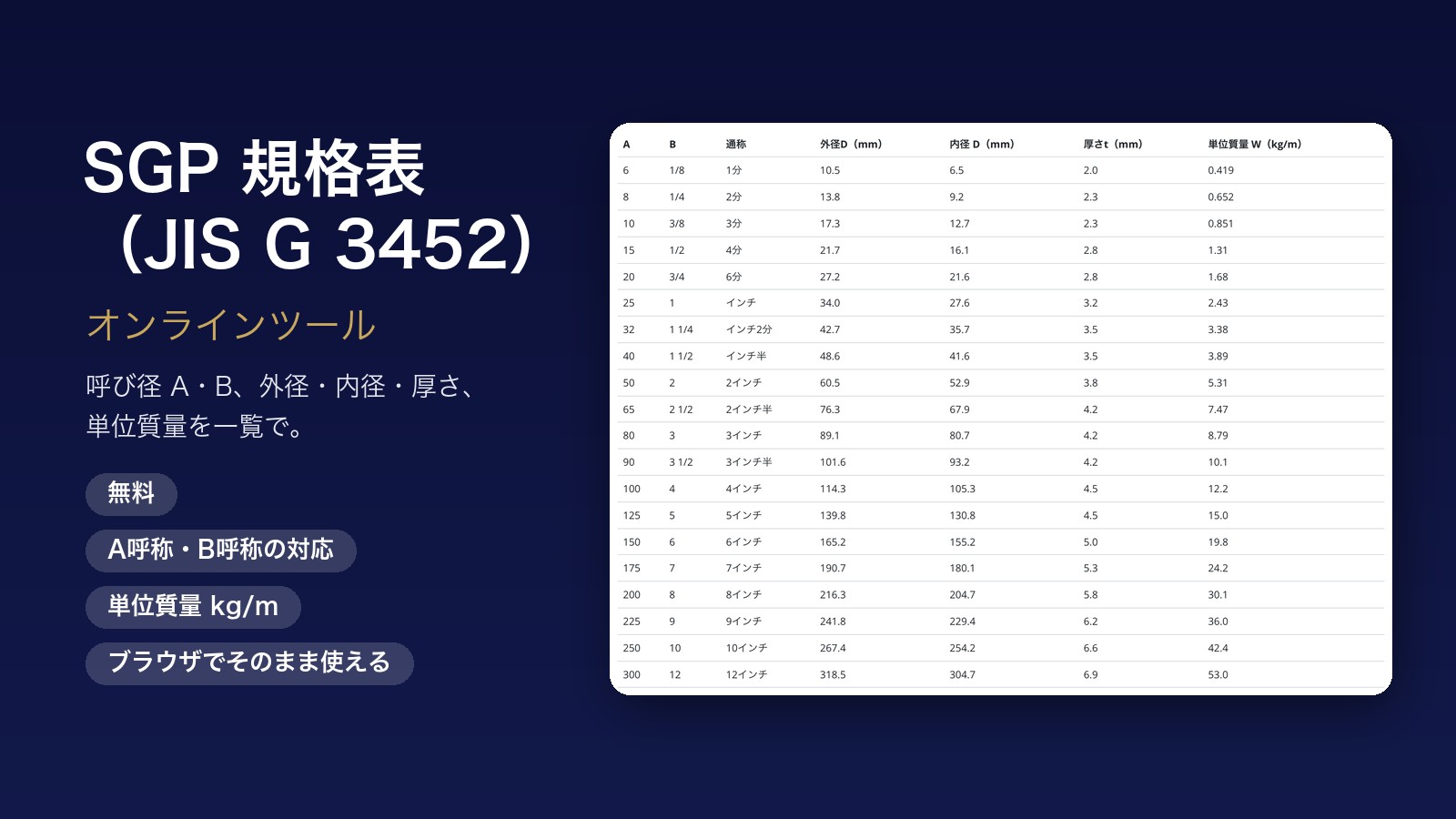

SGP（配管用炭素鋼鋼管）規格表JIS
- JISが定めた配管の呼び径の規格値です。
- ANSI規格とは微妙に外径寸法が異なるためご注意ください。

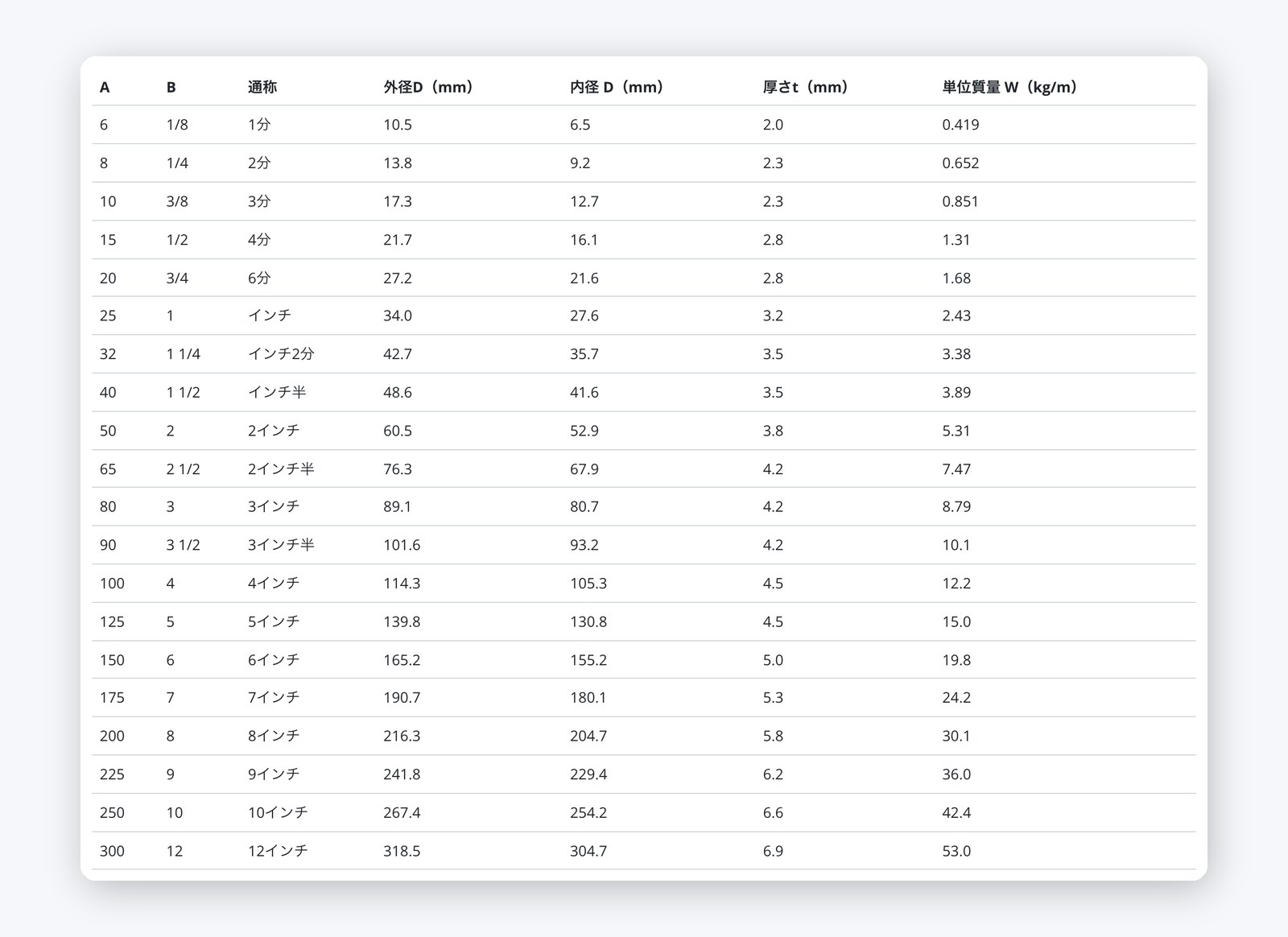

| A | B | 通称 | 外径 D（mm） | 内径 D（mm） | 厚さ t（mm） | 単位質量 W（kg/m） |
|---|---|---|---|---|---|---|
| 6 | 1/8 | 1分 | 10.5 | 6.5 | 2.0 | 0.419 |
| 8 | 1/4 | 2分 | 13.8 | 9.2 | 2.3 | 0.652 |
| 10 | 3/8 | 3分 | 17.3 | 12.7 | 2.3 | 0.851 |
| 15 | 1/2 | 4分 | 21.7 | 16.1 | 2.8 | 1.31 |
| 20 | 3/4 | 6分 | 27.2 | 21.6 | 2.8 | 1.68 |
| 25 | 1 | インチ | 34.0 | 27.6 | 3.2 | 2.43 |
| 32 | 1 1/4 | インチ2分 | 42.7 | 35.7 | 3.5 | 3.38 |
| 40 | 1 1/2 | インチ半 | 48.6 | 41.6 | 3.5 | 3.89 |
| 50 | 2 | 2インチ | 60.5 | 52.9 | 3.8 | 5.31 |
| 65 | 2 1/2 | 2インチ半 | 76.3 | 67.9 | 4.2 | 7.47 |
| 80 | 3 | 3インチ | 89.1 | 80.7 | 4.2 | 8.79 |
| 90 | 3 1/2 | 3インチ半 | 101.6 | 93.2 | 4.2 | 10.1 |
| 100 | 4 | 4インチ | 114.3 | 105.3 | 4.5 | 12.2 |
| 125 | 5 | 5インチ | 139.8 | 130.8 | 4.5 | 15.0 |
| 150 | 6 | 6インチ | 165.2 | 155.2 | 5.0 | 19.8 |
| 175 | 7 | 7インチ | 190.7 | 180.1 | 5.3 | 24.2 |
| 200 | 8 | 8インチ | 216.3 | 204.7 | 5.8 | 30.1 |
| 225 | 9 | 9インチ | 241.8 | 229.4 | 6.2 | 36.0 |
| 250 | 10 | 10インチ | 267.4 | 254.2 | 6.6 | 42.4 |
| 300 | 12 | 12インチ | 318.5 | 304.7 | 6.9 | 53.0 |
その呼び径、拾い出しから積算まで手作業ですか？
配管の積算では、規格表で外径・厚さ・単位質量を確認しながら数量を拾い、 重量や施工手間を計算していく作業が続きます。 積算見積ソフト「クラウドエスティメイト」なら、 管種と呼び径を選ぶだけで標準歩掛と単価マスタから材料費・労務費・法定福利費まで自動で積算し、 見積書・内訳書をそのまま出力できます。ブラウザだけで使えるクラウド型です。
配管／空調ダクト／公共工事／プラント、それぞれの積算に対応しています。
- 本計算ツ－ルはできる限り正確な情報を提供するように努めておりますが、正確性や安全性を保証するものではありません
- 本ツ－ルを使用した事により生じた損害等の一切の責任を負いかねますのでご了承ください
- 当サイトからのリンクやバナーなどで移動したサイトで提供される情報、サービス等について一切の責任を負いません。
SGP（配管用炭素鋼鋼管）とは
SGPは JIS G 3452「配管用炭素鋼鋼管」で規定された鋼管で、 蒸気・水・油・ガス・空気など、比較的圧力の低い配管に広く使われています。 建築設備の給排水・空調配管では最も一般的な管種のひとつです。
- 白管（しろかん）… 亜鉛めっきを施したもの。防食性が求められる箇所に使用
- 黒管（くろかん）… めっきをしていないもの。塗装や保温を前提とする箇所に使用
呼び径のA呼称とB呼称
上の表の「A」「B」は呼び径の表し方の違いです。 A呼称はミリメートル基準、B呼称はインチ基準で、両者は一対一に対応しています。
50A ＝ 2B ／ 100A ＝ 4B ／ 300A ＝ 12B
注意点として、呼び径は実際の外径そのものではありません。 たとえば25A（1B）の外径は34.0mmで、25mmでも25.4mmでもありません。 拾い出しや発注では、必ず規格表の外径・厚さを確認してください。 またANSI規格とは外径寸法が微妙に異なるため、輸入機器まわりの配管では取り合いにご注意ください。
積算で規格表を使う場面
配管工事の見積では、規格表の数値が次のように効いてきます。
① 材料費の算出
鋼管は単位質量 W（kg/m）から重量を出して単価を掛ける計算がよく使われます。 「延長（m）× 単位質量（kg/m）＝ 重量（kg）」が基本形です。
② 施工手間（労務費）の算出
呼び径ごとに標準歩掛が定められており、口径が大きいほど1mあたりの所要人工が増えます。 拾い出した延長に歩掛を掛けて所要人工を出し、労務単価を掛けて労務費を算出します。
③ 保温・塗装・支持金物などの付帯
保温厚や支持間隔も呼び径によって変わるため、付帯工事の数量も呼び径を軸に拾っていきます。
拾い出しから見積作成までを自動化するには
規格表を都度引きながらExcelで計算していると、口径の取り違えや単位質量の転記ミスが起きやすく、 設計変更のたびに全体を計算し直すことになります。
「クラウドエスティメイト」は、 管種と呼び径を選ぶだけで単位質量・標準歩掛・単価マスタが連動し、 材料費・労務費・法定福利費までを含んだ見積書・内訳書を出力できます。 工種別に必要なものをお選びいただけます。
導入のご相談・デモをご希望の方はお問い合わせください。 あわせて法定福利費(建設業)計算ツールも無料で公開しています。
